高速相互予測AFMシミュレータ: GeoAFM
このページでは、高速相互予測AFMシミュレータGeoAFMをご紹介致します。
各計算モードを示した項目にリンクが張られています。
そのリンクをたどると、その計算モードを使った計算例を見ることが出来ます。
各計算例には、使い方を示した動画やソフトウェアの使用手順を書いた書類が保管されています。
これらの資料を自由に使って、GeoAFMの使用の手助けとして下さい。

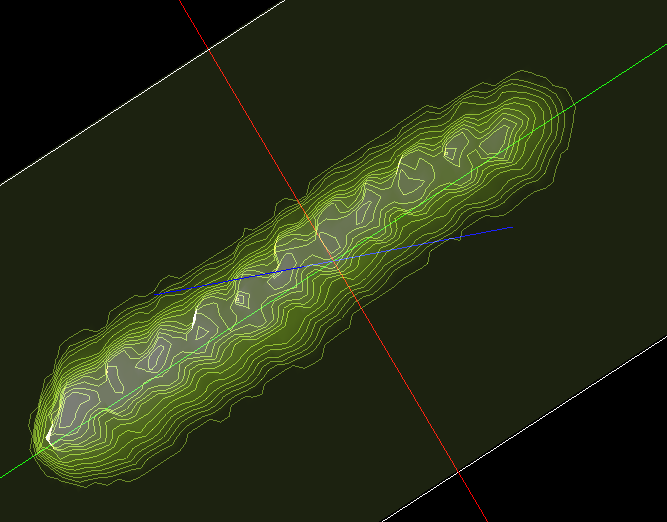

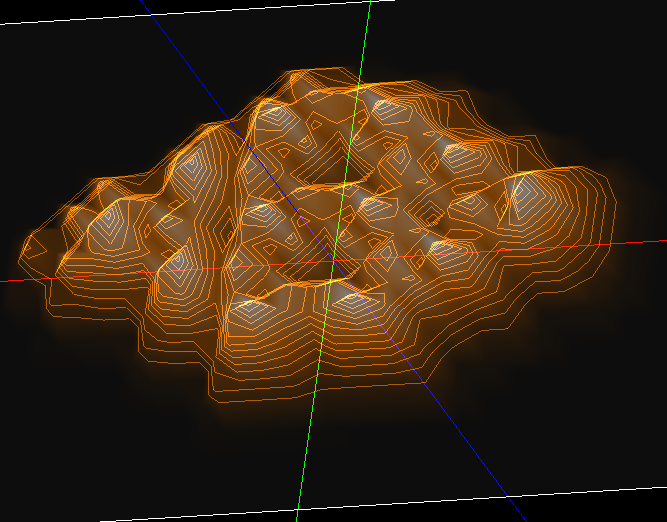

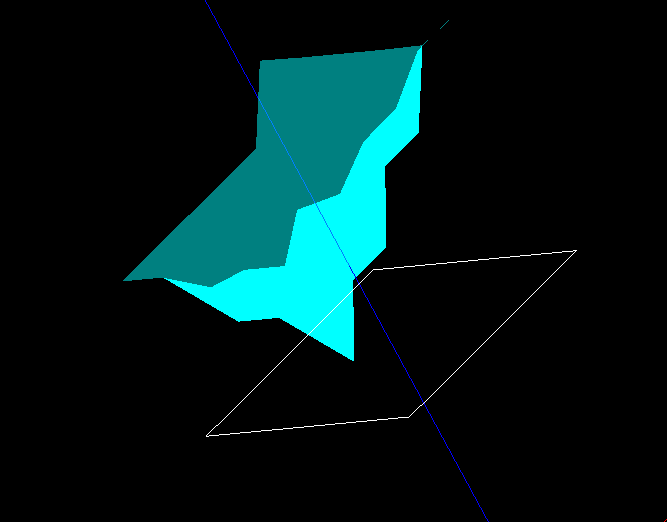

GeoAFMは、探針の3次元形状データ、試料表面の凹凸形状データ、測定AFM像データの3種類のデータのうち、 2種類のデータを元にして残り1種類のデータを高速で予測することができます。
GeoAFMは、純粋に幾何学的な計算によりデータを相互予測する仕組みになっています。
GeoAFMでは、探針は力を検出する瞬間に試料表面に接触するという幾何学的な条件を仮定しており、AFMコンタクトモードに相当します。
したがって、GeoAFMのシミュレーション計算においては、探針-試料間のファンデルワールス力等の相互作用、探針・試料の形状変形は考慮されません。
このように、GeoAFMでは、古典力学的あるいは量子力学的な物理学に基づく考察は、シミュレーション結果に反映されません。
しかし、GeoAFMでは、複雑な物理学的効果を無視するおかげで、シミュレーション計算を、極めて短時間で行うことができます。(およそ、1分以内で結果が得られます。)
そのため、GeoAFMは、実験を行いながら、その合間にシミュレーション計算を行うといった使い方が可能です。
GeoAFMは、ミクロな物理的効果を無視しているため、材料の比較的マクロな性質を再現するのに適しています。
GeoAFMは、高分子、DNA等のバイオ関連物質、ミクロンオーダーの半導体材料等の、巨視的オーダーのAFMシミュレーションに適しています。
[計算モードの選択] GeoAFMには、以下の3種類の計算モードが用意されています。
以下のリストから、ご自分の目的に近いと思われるものを、お選びください。
[ドキュメント類]
-
GeoAFMの、使用方法の具体例が、「SPMシミュレータ・チュートリアル」の、
この部分
にまとめられています。
-
GeoAFMの、数値計算パラメータ設定の詳細が、「SPMシミュレータ・リファレンスマニュアル」の、
この部分
にまとめられています。
-
GeoAFMの、技術的な詳細に関する説明が、「SPMシミュレータ・ガイドブック」の、
この部分
にまとめられています。
自分の目的に合った計算モードが見つからない場合は、こちらまでメールでご連絡ください。
なお、このメールには、お客様がどの箇所でつまづいたかを識別するための記号が、「件名」に挿入される仕組みとなっております。
